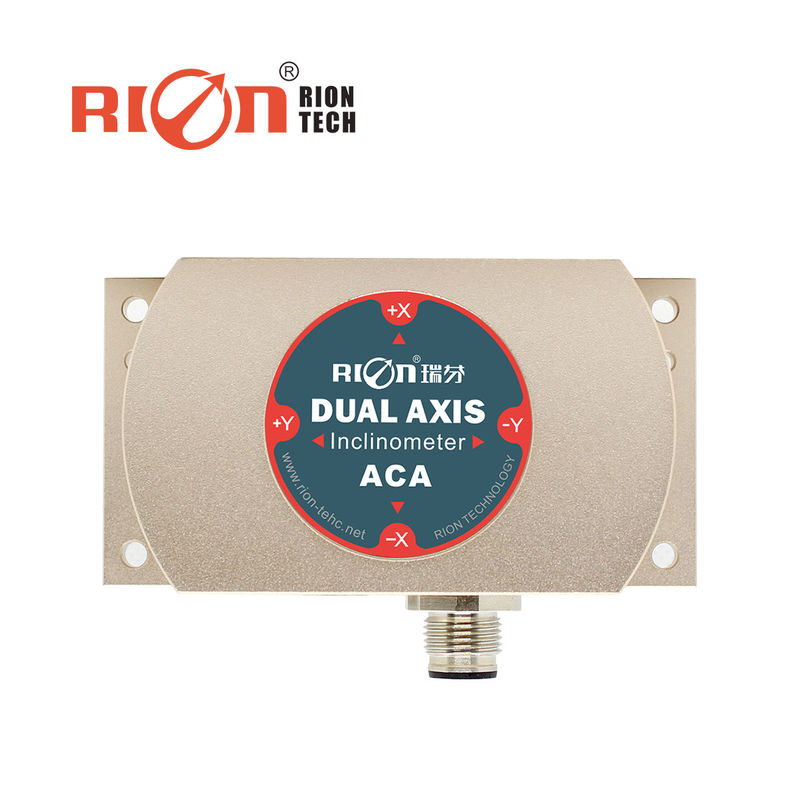

ACA616T Precision Quick Start Up Tilt Sensor 0,001° Resolutie Inclinometer
Productbeschrijving:
De ACA616T/ACA626T-CAN2.0A is een volledige temperatuurcompensatie-hoge-precisie enkel- / tweeaxis inclinometer ontwikkeld door RION Technology op basis van een hoogprecisie-inclinatieplatform.De goede temperatuurstabiliteit kan worden gebruikt in een ruime temperatuuromgeving van -40~85°C., het systeem heeft een ingebouwde 24it A/D-omvormer met hoge precisie, en via een omrekeningsalgoritme van 5 niveaus,het kan de hellingshoek en de toonhoogte van de sensoruitgang met betrekking tot het horizontale vlak meten. Uitvoerprotocol CAN2.0A. De kenmerken van de contactloze installatie maken dit product hebben een goede systeemintegratie. Bevestig gewoon de sensor op het oppervlak van het gemeten object met een schroevendraaier,Het heeft een sterke kracht tegen schokken en trillingen en heeft een groot concurrentievoordeel ten opzichte van binnenlandse tegenhangers.Het is specifiek gericht op de industriële velden waar high-end gebruikers.
Kenmerken:
- Maatregelen voor de controle van de afwijking van de afwijking
- waterdichte luchtstop
- Hoog antivibratie vermogen > 2000 g
- Grootte: L92×W48×H36mm
- Meetbereik: ±1°±60° optioneel
- Breedspanningsinvoer: 9 ¢ 36 V
- Grote werktemperatuur: -40°C+85°C
Technische parameters:
| ACA616T/626T-C2 |
De voorwaarden |
Parameters |
Eenheid |
| Metingsbereik |
|
± 10 |
± 30 |
±60 |
° |
| Maatstafas |
|
X/XY |
X/XY |
X/XY |
AXIS |
| Resolutie |
|
0.001 |
0.001 |
0.001 |
° |
| Metingsnauwkeurigheid |
@25°C |
0.003 |
0.01 |
0.02 |
° (RMS) |
| Langetermijnstabiliteit |
|
0.01 |
0.02 |
0.03 |
° |
| Temperatuurcoëfficiënt nul |
-40°C tot +85°C |
±0.0004 |
±0.0004 |
±0.0004 |
°/°C |
| Temperatuurcoëfficiënt voor gevoeligheid |
-40°C tot +85°C |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Kracht op tijd |
|
0.5 |
0.5 |
0.5 |
S |
| Reactiefrequentie |
20 Hz |
| Outputpercentage |
20 Hz |
| Interface type |
CAN 2.0A |
| EMC |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 98000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Schokbestendig |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Beschermingsgraad |
IP67 |
| Kabels |
Standaardconfiguratie: 2m lang, slijtagebestendige, breed temperatuursysteem, afgeschermde kabel 5P * 5,7 mm luchtvaartconnector |
| Gewicht |
235 g ((zonder kabel)
|
Toepassingen:
★ detectie van bruggen en dammen
★ Automatische evenwichtstelling van machinewagens
★ Positie van de laserapparatuur
★ Hoekcontrole van medische voorzieningen
★ Ondergrondse boor houdingsnavigatie
★ Regels voor spoorwegverwijzing, verplaatsing van spoorwegapparatuur
▶ WERKPRINCIPEL
De centrale besturingseenheid wordt geïmporteerd en het principe van capacitieve micro-pendel wordt toegepast.De zwaartekracht van de aarde zal een zwaartekrachtcomponent op de overeenkomstige slinger producerenDoor de elektrische capaciteit te versterken en te filteren, wordt de helling na omzetting verkregen.
