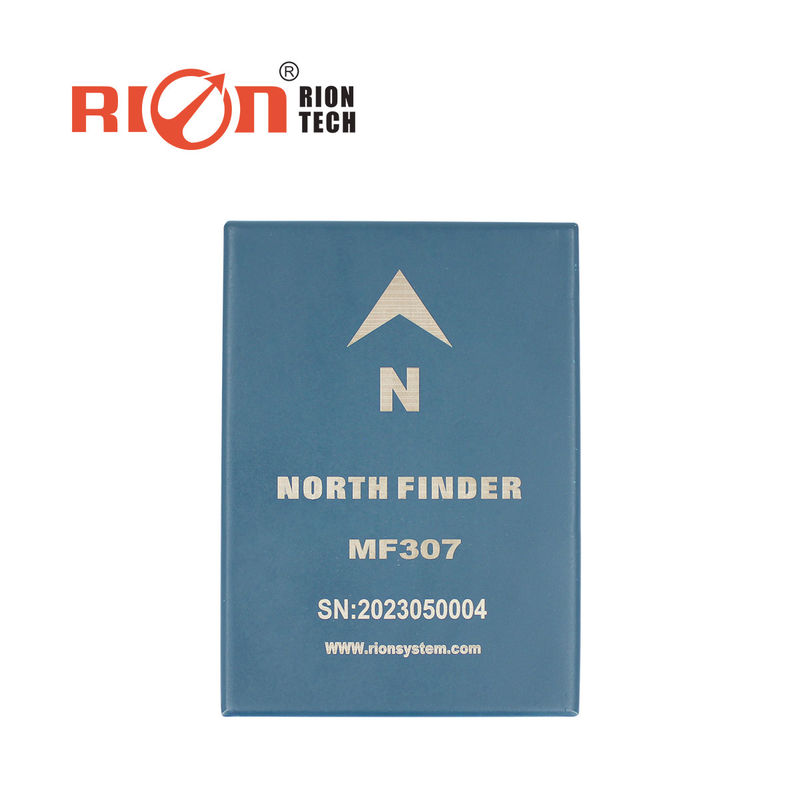

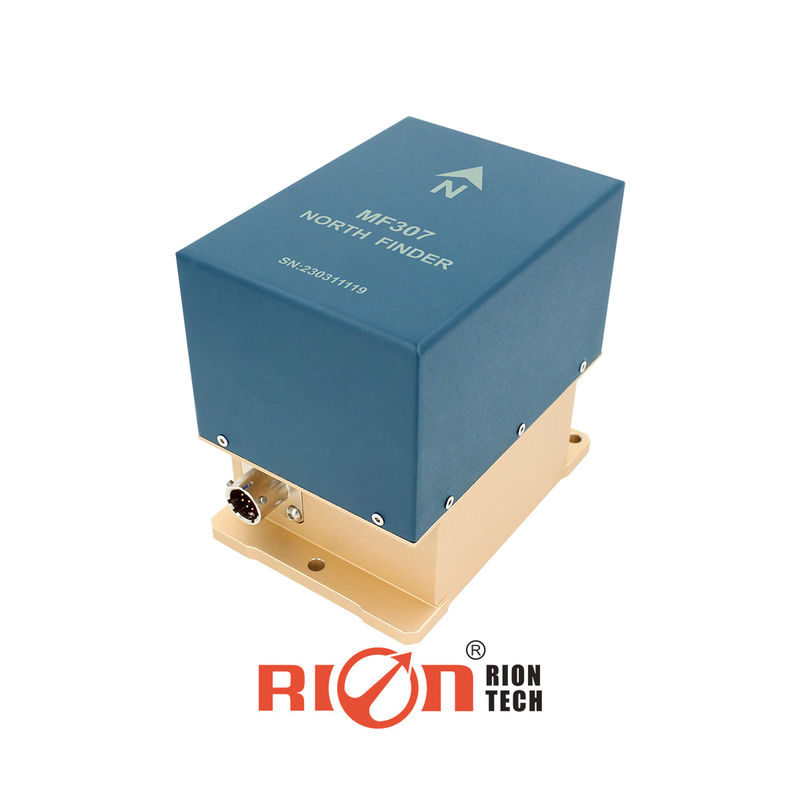

MF3 COMPACT GYROSCOPIC NOORTH FINDER DIGITAL OUTPUT High-precision azimuth navigatie

Productdetails

Place of Origin: Shenzhen

Merknaam: RION

Certificering: CE

Modelnummer: MF3

Document: MF307EX NORTH FINDER.pdf

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1 stuks

Prijs: $5,650.00~$8,450.00

Verpakking Details: 1 stuks gyro sensor in elke binnenste doos, 100 stuks per ton

Levertijd: 2-4 weken

Betalingscondities: T/T, Paypal

Levering vermogen: 1000 doosjes per maand kantelmeters beschikbaar

Krijg Beste Prijs

Contact nu

Specificaties

Beschrijving

Specificaties

Markeren:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Horizontale nauwkeurigheid ≤0, 05° Gyroscopische noordvinder, Digitale uitgang Gyroscopische noordvinder


MTTR:	≤30min	MTBF:	≥ 10000 uur
Digitale Output:	TTL/RS232/RS422/RS485	Voeding:	9.5~36VDC
Houd de koers.:	3°/h	Materiaal:	Roestvrij staal + Aluminiumlegering
Bedrijfstemperatuur:	-20°C+50°C	Gewicht:	≤ 1,1 kg

MTTR:	≤30min
MTBF:	≥ 10000 uur
Digitale Output:	TTL/RS232/RS422/RS485
Voeding:	9.5~36VDC
Houd de koers.:	3°/h
Materiaal:	Roestvrij staal + Aluminiumlegering
Bedrijfstemperatuur:	-20°C+50°C
Gewicht:	≤ 1,1 kg

Beschrijving

MF3 COMPACT GYROSCOPIC NOORTH FINDER DIGITAL OUTPUT High-precision azimuth navigatie

Productspecificaties

Aantekening	Waarde
MTTR	≤ 30 min
MTBF	≥ 10000 uur
Digitale uitgang	TTL/RS232/RS422/RS485
Stroomvoorziening	9.5~36VDC
Houd de koers.	3°/h
Materiaal	Roestvrij staal + aluminiumlegering
Werktemperatuur	-20°C+50°C
Gewicht	≤ 1,1 kg

Productoverzicht

De op een gyroscoop gebaseerde noordmeter is ontworpen om snel en onafhankelijk de ware noordrichting te bepalen.Het werkt door de rotatiesnelheid van de aarde op te sporen door een gyroscoop met hoge precisie., het signaleren van de rotatie van de aarde, en het berekenen van de hoek tussen de primaire as van de gyroscoop en de ware noordrichting.Dit stelt het in staat om nauwkeurige azimuth-informatie te leveren voor navigatie- en positioneringssystemen.

Systeemstructuur

Dit apparaat is een sterk geïntegreerd elektromechanisch systeem, met een gyroscoop, accelerometer, precisie mechanische rotatie module en een ingebouwde rekeneenheid.Deze componenten werken samen om nauwkeurige noordzoekprestaties te garanderen, zelfs in dynamische of uitdagende omgevingen..

Technische parameters

Parameters	MF307EX
Noord zoekt tijd.	3 min / 2 min (instelbaar)
Dichtheid van kantelhoeken waarover het noorden kan worden gevonden	± 15°
Noord zoekt nauwkeurigheid ((1σ)	0.5°
Behoud van de koers (Null biasstabiliteit 10s 1σ)	3°/h
Stroomvoorziening	9.5~36VDC (waarschuwing: diameter van stroomleiding > 0,3 mm2, stroomleiding en aardingsdraad)
Werkstroom	Typische waarde: 0,5 A, maximale slagstroom: 1 A
Interface	TTL/RS232/RS422/RS485 facultatief
Werktemperatuur	-20°C~+50°C
Bergingstemperatuur	-40°C~+60°C
Warme en vochtige omstandigheden	Relatieve luchtvochtigheid minder dan 95%
Hoe het werkt	Automatische zelfcontrole wordt gestart nadat de stroom is ingeschakeld, automatische noordzoeking wordt uitgevoerd nadat de zelfcontrole succesvol is,en een noord zoek resultaat wordt naar de bovenste computer na het noord zoeken is voltooid.
Isolatieweerstand	De isolatieweerstand tussen de onafhankelijke circuits van de gyroscoopnorther en tussen het circuit en de schelp mag onder standaard atmosferische omstandigheden niet minder dan 10 MΩ bedragen.
MTBF	≥ 10000 uur
MTTR	≤ 30 min
Materiaal	Roestvrij staal + aluminiumlegering
Gewicht	≤ 1,1 kg (exclusief kabel)

Installatiemethode

Geconfronteerd met de pijl van de gyro-noordmeter zijn de linker- en rechterzijde van de montagebasisplaat de montagereferentievliegtuigen.De referentievliegtuigen in lijn brengen met de bevestigingslijnen van de kop en de staart van de drager, en bevestig de gyro noord finder op de drager met drie M5 schroeven.

Grootte van de schelp

Volledigheidsvereisten

De volledige uitrusting omvat:

1 set glasvezel gyroscoop met noordmeter
Een luchtvaartstop verbindingsdraad
