Dubbele Ashellingmeter IP67
, Dubbele de Ashellingmeter van PWM
, RS232 de Hellingmeter van de schuine standsensor
Het meten van as: |
XY |
Het meten van Waaier:: |
±1~±90° facultatief |
Genauigheid:: |
verwijs naar de technische gegevens |
Breed ingevoerd voltage:: |
9~36v |
Brede temperatuur werken:: |
-40°C tot +85°C |
Resolutie:: |
0.01° |
Beschermingsklasse: |
IP67 |
Hoge antivibratieprestaties: |
> 2000 g |
grootte:: |
90*40*26mm (aangepast) |
Uitgangsmodus: |
(Facultatief) RS232/RS485/RS422/PWM/CAN |
Gebruik: |
Positiesensor |
Output: |
Digitale Sensor |

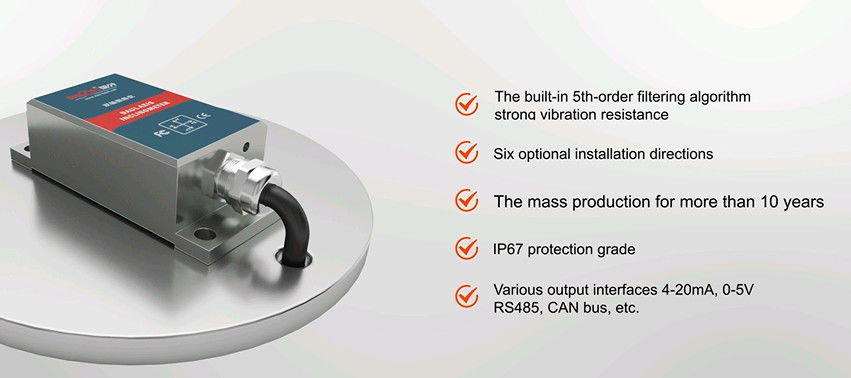

Dubbele de Ashellingmeter van SCA116T SCA126T met de Outputip67 Bescherming van RS232/RS485-
SCA116T&SCA126T Dual Axis Inclinometer w/ RS232/RS485 Uitgang, IP67 bescherming
▶GESCHIEDENIS
★ Een- of tweeachs neiging meting
★ Bereik ±1 ± 90 ° optioneel
★ Twee communicatieprotocollen zijn optioneel
★ DC 9V36V breedspanningsinvoer
★ Werken bij grote temperatuur -40°+ 85°C
★ Resolutie 0,01 °
★ Beschermingsniveau IP67
★ Hoge antivibratie prestaties > 2000 g
★ Directe koppelvlak
▶AANVRAAG
★ Satelliet antenne zoeken
★ Bewaking van spoorweglocomotieven
★ Olieboorapparatuur
★ detectie van voertuigplatforms door radar
★ houdingsnavigatie van ondergrondse boorinstallatie
★ Geologische apparatuur voor de controle van de helling
★ Toepassing voor schildverhoging
★ Maat van de houding van de scheepsvaart
★ Verscheidene bouwmachines voor het meten van de helling
★ Richtingsmeting op basis van de hellingshoek
★ houdingsdetectie van het satellietcommunicatievoertuig
▶ Productie
SCA116T & SCA126T is de MODBUS-uitgangsneigingssensor die door RION Technology is gelanceerd voor industriële veldcontrole.Ingebouwde 16bit A / D-differentiële omzetter met hoge precisie, kan door middel van het filteraalgoritme van de 5e orde de kantel- en de toonhoogtehoek van de sensoruitgang met betrekking tot het horizontale vlak meten. ingebouwde hoge precisie digitale temperatuursensorI, the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environments. De uitgangsfrequentie kan tot 18Hz bedragen. Als er een hogere frequentie nodig is, kan ons bedrijf deze aanpassen aan de gebruiker.Het product behoort tot een echt industrieel product, met betrouwbare en stabiele prestaties, goede schaalbaarheid en meerdere uitvoeropties.
▶ PERFORMANCE PARAMETERS
| SCA116T/126T |
Voorwaarde |
Parameter |
Eenheid |
| Metingsbereik |
|
± 10 |
± 30 |
±60 |
± 90 |
° |
| Maatstafas |
|
X Y |
X Y |
X Y |
X Y |
Achsen |
| Resolutie |
|
0.01 |
0.01 |
0.01 |
0.01 |
° |
| Metingsnauwkeurigheid |
@25°C |
0.02 |
0.03 |
0.05 |
0.06 |
° |
| Langetermijnstabiliteit |
|
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Temperatuurcoëfficiënt nul |
-40°C tot 85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Temperatuurcoëfficiënt voor gevoeligheid |
-40°C tot 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Kracht op tijd |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Reactietijd |
|
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Outputpercentage |
5Hz, 15Hz, 35Hz, 50Hz Optioneel |
| communicatieprotocol |
MODBUS / ROIN 68 Facultatief |
| EMC |
Volgens EN61000 en GBT17626c |
| MTBF |
≥ 50000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Schokbestendig |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Beschermingsgraad |
IP67 |
| Kabels |
Standaard als 1 meter lang, slijtvast, oliebestendige, grote temperatuur, afgeschermde kabel 4 * 0,4 mm2 |
| Gewicht |
165 g (exclusief kabel) |
* In deze prestatieparameter worden alleen de ± 10 °-, ± 30 °-, ± 60 °-, ± 90 °-reeksen als referentie vermeld. Voor andere meetbereiken wordt verwezen naar de meest aangrenzende parameters.
▶ ELECTRISCHE PARAMETERS
 Parameters |
Voorwaarde |
Min. |
Typisch |
Maximaal |
Eenheid |
| Spanning van de voedingsbron |
Standaardd |
9 |
12,24 |
36 |
V |
| |
Facultatief |
|
5 |
|
V |
| Werkstroom |
5V |
|
42 |
|
mA |
| 12V |
|
26 |
|
mA |
| 24 |
|
17 |
|
mA |
| Werktijd. |
|
-40 |
|
+ 85 |
°C |
| Bewaar de temperatuur. |
|
-40 |
|
+ 85 |
°C |
