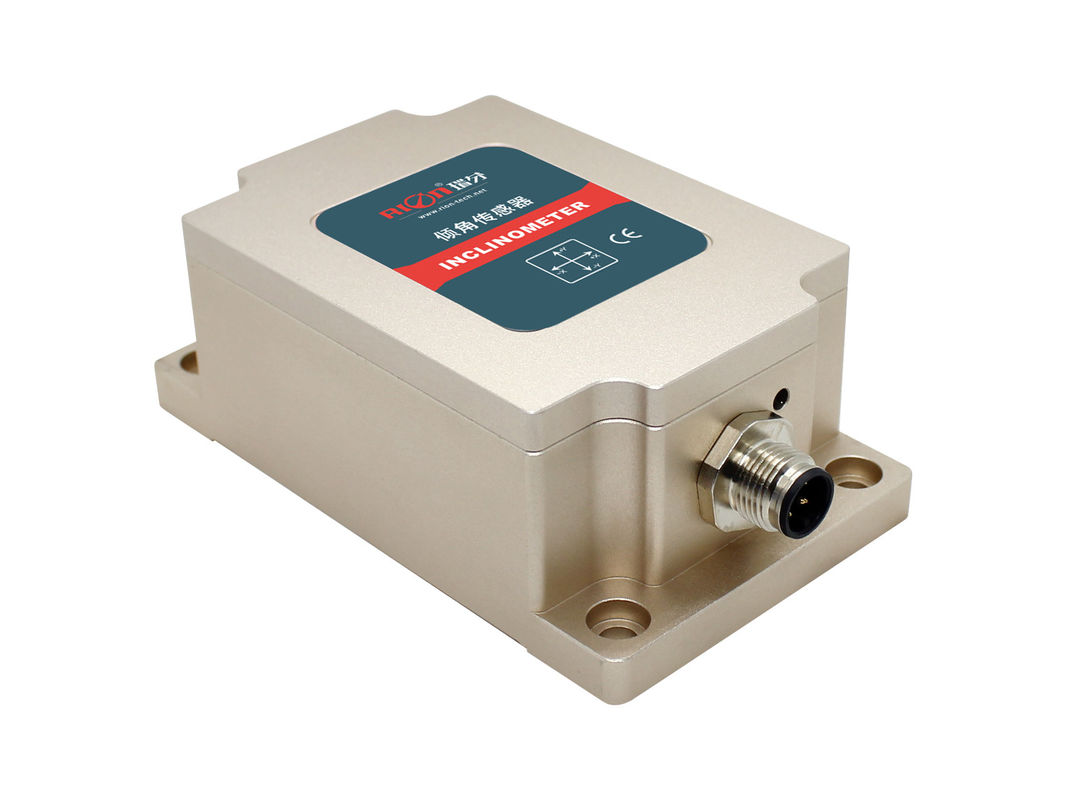

ACA2200T ANALOGE SERVO INCLINOMETER MET ULTRAHOGE NAUWKEURIGHEID EN STERKE EMI-BESTENDIGHEID

Productdetails

Plaats van herkomst: Guangdong, China

Merknaam: Rion

Certificering: CE, ISO

Modelnummer: ACA2200T

Betaling & het Verschepen Termijnen

Min. bestelaantal: 1

Prijs: US$705

Verpakking Details: 1pcs/box met spons binnen, 100pcs/ctn

Levertijd: 7 dagen voor steekproeven

Betalingscondities: T / T, Paypal

Levering vermogen: 3000 Stuk/Stukken per Maand

Krijg Beste Prijs
Contact nu
Specificaties
Markeren:

9 de Gyroscoopsensor Met drie assen van de asoutput

,

36v Versnellingsmeter met drie assen

,

Houdingssensor met drie assen

Gebruik:
het landbouwvoertuig auto drijven
Bandbreedte:
>100Hz
Resolutie:
0.01°
Gyroscoopwaaier:
250°/s
Versnellingsmeterwaaier:
±4g
Verbinding:
RS232/RS485, facultatieve CAN2.0
Gebruik:
het landbouwvoertuig auto drijven
Bandbreedte:
>100Hz
Resolutie:
0.01°
Gyroscoopwaaier:
250°/s
Versnellingsmeterwaaier:
±4g
Verbinding:
RS232/RS485, facultatieve CAN2.0
Beschrijving
ACA2200T ANALOGE SERVO INCLINOMETER MET ULTRAHOGE NAUWKEURIGHEID EN STERKE EMI-BESTENDIGHEID

ACA2200T ANALOGE SERVO INCLINOMETER MET ULTRA-HOGE NAUWKEURIGHEID EN STERKE EMI-BESTENDIGHEID


ALGEMENE BESCHRIJVING

De ACA2200T is een analoge gebalanceerde servo-inclinometer ontwikkeld door RION Technology, gebouwd rond een zeer nauwkeurig mechanisch-elektrisch systeem dat bestaat uit vijf belangrijke componenten: een contactloze verplaatsingssensor, een torsiemotor, een foutversterker, een feedbacklus en een cantilevermassa.

Vergeleken met conventionele elektrolytische of capacitieve inclinometers levert de ACA2200T superieure prestaties op het gebied van niet-lineariteit, herhaalbaarheid, hysteresis, temperatuurdrift, schokbestendigheid, trillingstolerantie en bedrijfstemperatuurbereik.

Het integreert een 32-bits high-performance ARM-processor en biedt een resolutie van 0,0001°, een nauwkeurigheid van 0,005° en een temperatuurdrift van slechts 0,0002°/°C. De responsfrequentie bereikt 50 Hz met een baudrate van 115200, waardoor het een krachtige oplossing is voor veeleisende toepassingen.

De sensor beschikt over een contactloze installatiemethode - monteer hem eenvoudig op het oppervlak van het object, en hij berekent automatisch de helling en de stand. Er is geen complexe uitlijning of montage op twee oppervlakken nodig.

Met een sterke weerstand tegen EMI en een hoge tolerantie voor schokken en trillingen, heeft de ACA2200T een duidelijk concurrentievoordeel op de binnenlandse markt en wordt hij veel gebruikt in industriële en militaire toepassingen waar nauwkeurigheid en betrouwbaarheid cruciaal zijn.


▶ FUNCTIE

 Meting van helling in twee assen

 Bereik ± 1±15° optioneel

 Responsfrequentie: 50Hz

★ DC 9~36V brede spanningsingang

Breed temperatuurbereik -40~+ 85 ℃

★ Resolutie 0,0001 °

 IP67 beschermingsniveau

★ Nultemperatuurdrift ± 0,0002°/℃

Waterdichte luchtvaartstekker

★ Afmetingen: L110 × B65 × H40mm

Uitvoermodus RS232, RS485, TTL optioneel



▶ TOEPASSING

 Nivellering van apparatuurvoertuigen

 Brug- en Dam bewaking

 Nauwkeurige instrumentniveauregeling

★ Hoekregeling van medische apparatuur

 Standnavigatie van ondergrondse boorinstallatie

 Nivellering van spoorwegmeter en -spoor

 Richtingmeting op basis van kantelhoek

★ Kantelbewaking van geologische apparatuur

 Meting van elevatiehoek van directionele satellietcommunicatieantenne



PRODUCTSPECIFICATIES

ACA2200T ANALOGE SERVO INCLINOMETER MET ULTRAHOGE NAUWKEURIGHEID EN STERKE EMI-BESTENDIGHEID 0ACA2200T

Voorwaarden

Parameters

Eenheid

Meet bereik



±05

±10

±15

°

Meet as



X Y

X Y

X Y

as

Resolutie



0,0001

0,0001

0,0001

°

Meet nauwkeurigheid

@25℃

0,003

0,005

0,006

°

Lange termijn stabiliteit



0,002

0,003

0,005

°

Nul Temp.coëfficiënt

-4085

±0,0002

±0,0002

±0,0002

°/℃

Gevoeligheid temp coëfficiënt

-4085

≤50

≤50

≤50

ppm/℃

Inschakeltijd



0,5

0,5

0,5

S

Responsfrequentie



20

20

20

HZ

Uitvoersnelheid

5Hz /15Hz /35Hz /50Hz kan worden ingesteld

Interfacetype

RS232 /RS485 /RS422 /TTL

EMC

VolgensEN61000 enGBT17626

MTBF

98000 uur /keer

Isolatieweerstand

≥100MΩ

Schokbestendig

100g@11ms /3 Axiale Richting (Halve Sinusoïde)

Anti-vibratie

10grms /10~1000Hz

Beschermingsgraad

IP67

Kabels

Standaardconfiguratie: 2 m lengte, slijtvast, breed temperatuurbereik, afgeschermde kabel 5P * 5,7 mm luchtvaartconnector

Gewicht

385g(zonder kabel)




 ELEKTRONISCHE KENMERKEN




ACA2200T ANALOGE SERVO INCLINOMETER MET ULTRAHOGE NAUWKEURIGHEID EN STERKE EMI-BESTENDIGHEID 1PARAMETERS

VOORWAARDEN

MIN

STANDAARD

MAX

EENHEID

Voeding

Standaard

9

12,24

36

V

aangepast



Andere spanning



V

Werkstroom

Onbelast



50



mA

Bedrijfstemperatuur



-40



+85

Opslagtemperatuur



-40



+85



 MEETRICHTINGEN

De installatiemoet garanderen dat de productbodem parallel is aan het gemeten oppervlak,en de invloed van dynamiek en versnelling op de sensor verminderen. Dit product kan horizontaal of verticaal worden geïnstalleerd (verticaal gemonteerde selectie moet vóór de productie worden bevestigd), voor installatie verwijzen wij u naar het volgende schema.
