Nieuwe Dynamische van de de Hoeksensor van de Hellingmeter Lage Prijs Anti-Vibration de Fabriekslevering
▶ZEER BELANGRIJKE EIGENSCHAPPEN
★ Waaier (Broodjeshoek ±180°, hoogtehoek ±90°, azimuthoek ±180°)
★ Dynamische nauwkeurigheid: ± 0.1°
★ Brede het voltageinput van gelijkstroom 9~6V
★ Brede temperatuurverrichting -40~+ 85℃
★ Resolutie 0.01°
Het beveiligingsniveau van ★ IP67
★ Hoge anti-vibration performance>2000g
★ Grootte: L72×W47×H22.5mm
▶PRODUCTOMSCHRIJVING
HDA436T, de nieuwe generatie van A van digitale dynamische die de schuine standsensor van MEMS door RION Technologie wordt gelanceerd. Het kan de houdingsparameters (broodje, hoogte, en azimut) van een bewegende drager meten, en geschikt voor schuine stand heeft de hoekmeting onder motie of vibration.HAD436T een ingebouwde high-precision versnelling en gyroscoopsensor, en integreert het Carman-filteralgoritme, dat de motiegegevens in real time van de drager onder motie of trilling kan meten. De wijzen van de signaaloutput zoals RS485/RS232/TTL zijn facultatief, en scalability is sterk.
Dit product keurt niet-contact goed die principe meten, dat output de huidige houding en de neiging in realtime kan. Het is eenvoudig te gebruiken en te hoeven niet om de relatieve veranderingen van de twee oppervlakten terug te winnen. Intern geïntegreerde high-precision ADVERTENTIE en high-precision gyroscoopeenheden om niet-lineaire, orthogonal koppeling, temperatuurafwijking en centrifugaalversnelling in realtime te compenseren; elimineer zeer centrifugaaldiefouten door de interferentie van de motieversnelling worden veroorzaakt, verbeteren nauwkeurigheid van de product de dynamische meting; pas aan het complexe bewegingenwerk op lange termijn aan in plaatsen en ruwe milieu's. Het product is een dynamische en statische dual-mode metingssensor met sterke weerstand tegen externe elektromagnetische interferentie. Het is een ideale keus voor industriële automatiseringscontrole en militair-burgerlijke metingshouding voor dubbel gebruik.
▶PRODUCTtoepassing
★ Spoorweg voortbewegings controle
★ Olie boormateriaal
★ Het opkrikkentoepassing van de schildpijp
★ Geologische materiaalschuine stand controle
★ Ondergrondse de houdingsnavigatie van de boringsinstallatie
★ De houdingsmeting van de schipnavigatie
★ Het opkrikkentoepassing van de schildpijp
★ De houdingsopsporing van het satellietcommunicatievoertuig
★ Richtlijnmeting op neigingshoek die wordt gebaseerd
★ Diverse de neigingsmeting van techniekmachines
Technische Gegevens
| HDA436T | VOORWAARDE | INDEX | |
| Maatregelenwaaier | - |
Broodje ±180°, hoogte ±90°, azimut ±180° (de aanvankelijke waarde bij macht-beneden is 0°) |
|
| Maatregelenas | - | X as/y-as/z-as | |
| Resolutie | - | 0.01° | |
| Statische nauwkeurigheid | @25℃ | ± 0.05° | |
| Dynamische nauwkeurigheid (RMS) | @25℃ | ± 0.1° | |
| Gyroscoop | waaier | - | ±250°/s |
| Nul bias stabiliteit (10s-gemiddelde) | - | 8.5°/h | |
| Nul Bias Instabiliteit (Allan) | - | 4.5°/h | |
| Coëfficiënt van de hoek de willekeurige gang (Allan) | - | 0.25°/sqrt (h) | |
| Versnelling | waaier | - | ±8g |
| Bias stabiliteit (10s-gemiddelde) | - | 0.02mg | |
| Bias instabiliteit (Allan) | - | 0.005mg | |
| Coëfficiënt van de snelheids de willekeurige gang (Allan) | - | 0.005m/s/sqrt (h) | |
| Temperaturen op het absolute nulpunt. coëfficiënt | -40~85℃ | ±0.01°/℃ | |
| Gevoeligheidstemperaturen. coëfficiënt | -40~85℃ | ≤100ppm/℃ | |
| Macht-op starttijd | 1S | ||
| Reactietijd | 0.01S | ||
| Outputsignaal | RS485/RS232/TTL | ||
| Elektromagnetische compatibiliteit | Volgens EN61000 en GBT17626 | ||
| MTBF | ≥ 98000 uren/tijd | ||
| Isolatieweerstand | ≥100 Megohm | ||
| Effectweerstand | 100g @ 11ms, asrichting 3 (halve sinusoid) | ||
| Anti-vibration | 10grms, 10~1000Hz | ||
| Waterdicht niveau | IP67 | ||
| Kabel | Norm zonder bedrading, facultatieve 2m M12 luchtvaartstop met unshielded kabel van pvc | ||
| Gewicht | ≤165g (exclusief kabels) | ||
AFMETING

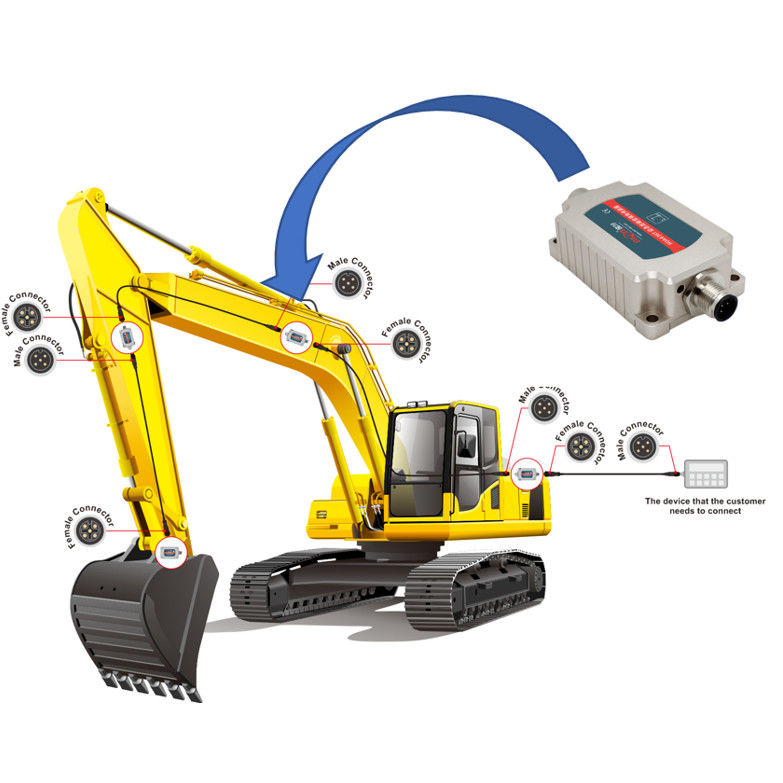

INSTALLATIEmethode
