Productdetails
Plaats van herkomst: China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: Aca628t-3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: 594 USD/pcs
Verpakking Details: Karton
Levertijd: 10 dagen
Betalingscondities: T/T, Paypal
Levering vermogen: 1000/month
Maatregelenwaaier: |
2 tot 30° |
Maatregelenas: |
Een- of tweestapsinslinometer |
Resolutie: |
0.0007° |
Temperatuurafwijking: |
0.0005°/℃ |
stabiliteit op lange termijn: |
0.01°~0.04° |
Gewicht: |
235g |
Functie: |
nauwkeurige hoekmaatregel |
Maatregelenwaaier: |
2 tot 30° |
Maatregelenas: |
Een- of tweestapsinslinometer |
Resolutie: |
0.0007° |
Temperatuurafwijking: |
0.0005°/℃ |
stabiliteit op lange termijn: |
0.01°~0.04° |
Gewicht: |
235g |
Functie: |
nauwkeurige hoekmaatregel |
Lineaire positiesensor Hoogtehoekmeting nauwkeurige hoogtemeting sensor ondergrondse boor houding navigatie

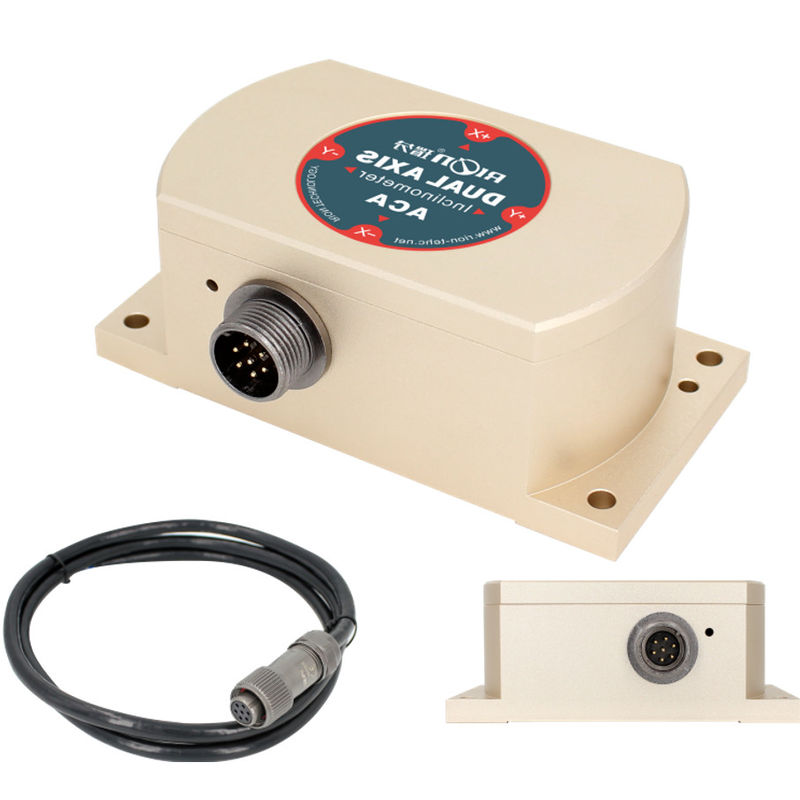

ACA618T/ACA628T-N is een hoogprecieze enkel/dubbeleassige hellingsmeter met volledige temperatuurcompensatie en stroomuitgang.het heeft een 24 bit hoge-precisie A/D-differentiële omvormer om de lineariteit van de huidige output van het product te garanderenHet systeem is stabiel, betrouwbaar en gemakkelijk te gebruiken. Het systeem integreert een hoge resolutie temperatuur sensor, co-working met de MCU,secundaire temperatuurscompensatie voor verwerking, waarbij bij 0,0005°/°C de volledige temperaturenultafwijking kan worden bereikt en de nauwkeurigheid bij kamertemperatuur 0,003° kan bereiken voor kleine meetbereiken.het output met 4 ~ 20mA in vergelijking met de spanning outputDe functie van contactloze installatie maakt dit product compatibel voor verschillende systemen.Bevestig gewoon de sensor op het oppervlak van het object te worden gemeten met schroevenHet is gemakkelijk te installeren, gemakkelijk te bedienen, robuust om interferentie en trillingen te weerstaan,het heeft een aanzienlijk voordeel ten opzichte van zijn tegenhangers.
▶ TECHNISCHE gegevens
| ACA618T/628T-N | Voorwaarden | Parameters | Eenheid | ||||
| Metingsbereik | ± 10 | ± 30 | ±60 | ± 90 | ° | ||
| Maatstafas | X / XY | X / XY | X / XY | X / XY | Achsen | ||
| Nul uitslag | 0° uitgang | 12 | 12 | 12 | 12 | mA | |
| Resolutie | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| Metingsnauwkeurigheid | MAXE | Kamertemperatuur. | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Kamertemperatuur. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Temperatuurcoëfficiënt nul | -40°C tot 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Kracht op tijd | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Reactiefrequentie | 20 Hz | ||||||
| EMC | Volgens EN61000 en GBT17626 | ||||||
| MTBF | ≥ 98000 uur/tijd | ||||||
| Isolatieweerstand | ≥ 100 MΩ | ||||||
| Schokbestendig | 100g@11ms,3 axiale richting (half sinusvormig) | ||||||
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | ||||||
| Beschermingsgraad | IP67 | ||||||
| Kabels | Standaardconfiguratie: 2 m lang, slijtvast, breed temperatuursysteem, afgeschermde kabel 7P * 6,8 mm luchtvaartconnector, kabelgewicht ≤ 200 g | ||||||
| Gewicht | ≤ 260 g ((zonder kabel)) | ||||||
▶ ELECTRISCHE aansluiting
| Draadkleur functie | Rood | WIT | Groen | Zwart | GRIJ |
|
DC11,5 ~ 36V Stroomvoorziening positief |
Uit X. X-as uitgangsstroom |
NC |
GND Stroomvoorziening negatief |
Signaal GND |
▶AANVRAAG
★ Automatische evenwichtstelling van machinewagens
★ detectie van bruggen en dammen
★ Positie van de laserapparatuur
★ Hoekcontrole van medische voorzieningen
★ Ondergrondse boor houdingsnavigatie
★ Regels voor spoorwegverwijzing, verplaatsing van spoorwegapparatuur
★ Precieze controle van het niveau van het werktuig
★ Geologische apparatuur voor het monitoren van de neiging
▶ Dimensie
De sensor is eenvoudig op het oppervlak van het te meten voorwerp bevestigd met schroeven.en dan berekent het automatisch de hellingshoek van het objectHet is gemakkelijk te installeren, gemakkelijk te bedienen, robuust tegen interferentie en trillingen, het heeft een prominent voordeel ten opzichte van zijn tegenhangers.
