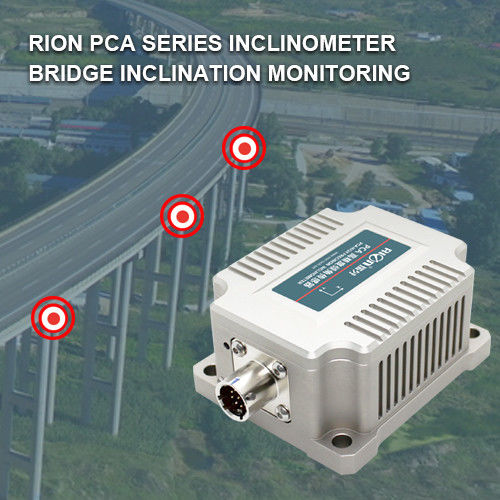

De Helling van de brugschuine stand ontdekt Sensor, van de de Hellingsveiligheid van de Brugschuine stand de Monitorsensor, Multifunctionele Hoeksensor
▶HOOFDLIJNEN
★ De tweeassige meting van de schuine standhoek
★ Facultatieve waaier ±1~±60°
★ Horizontale/verticale facultatief
★ Brede het voltageinput van gelijkstroom 9~36V
★ Brede temperatuurverrichting -40~+85℃
★ Resolutie 0.0005°
De beschermingsrang van ★ IP67
★ Grootte: L82×W70×H42mm
★ Outputwijze CAN2.0A
▶TOEPASSING
★ Windenergie controle
★ Brug en Dam controle
★ Oude de bouw controle
★ Hoge snelheidsspoor controle
★ De voertuigen van de grond satellietcommunicatie
★ De heerser van de spoorwegmaat en maat het nivelleren
★ Satellietcommunicatievoertuig
★ Geologische materiaalschuine stand controle
★ Techniekvoertuig het nivelleren
▶INSTALLATIEvoorzorgsmaatregel
Gelieve te installeren de schuine standsensor volgens de correcte methode. De onjuiste installatie zal metingsfouten veroorzaken. Betaal bijzondere aandacht aan één „oppervlakte“ en twee „lijn“:
1) De te meten sensor opzettende oppervlakte en de oppervlakte moeten strak worden bevestigd, vlak en stabiel, als de installatieoppervlakte ongelijkheid is, zal het de hoekfout veroorzaken.
2) De as van de sensor en de te meten as moeten parallel zijn, en er zou geen hoek tussen de twee assen moeten zijn mogelijk.
| PCA826T | VOORWAARDE | PARAMETERS | EENHEID | |||
| Maatregelenwaaier | ±5 | ±10 | ±30 | ±60 | ° | |
| Maatregelenas | X-Y | X-Y | X-Y | X-Y | ||
| Resolutie | 0,0005 | 0,0005 | 0,0005 | 0,0005 | ° | |
| Maatregelennauwkeurigheid | @25℃ | 0,001 | 0,002 | 0,003 | 0,005 | ° |
| Stabiliteit op lange termijn | 0,02 | 0,02 | 0,03 | 0,04 | ° | |
| Nul temperaturencoëfficiënt | -40~85℃ | 0,0002 | 0,0002 | 0,0002 | 0,0002 | °/℃ |
| De coëfficiënt van gevoeligheidstemperaturen | -40~85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ |
| Macht op tijd | <0> | <0> | <0> | <0> | S | |
| Reactiefrequentie | 0,04 | 0,04 | 0,04 | 0,04 | S | |
| Outputtarief | 5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. Kan worden geplaatst | |||||
| Outputsignaal | RS485/RS422 facultatief | |||||
| EMC | Volgens EN61000 en GBT17626 | |||||
| MTBF | ≥50000 uur/tijd | |||||
| Isolatieweerstand | ≥100 MΩ | |||||
| Schokbestendig | 100g@11ms, Asrichting 3 (Halve Sinusoid) | |||||
| Anti-vibration | 10grms, 10~1000Hz | |||||
| Beschermingsrang | IP67 | |||||
| Kabels | Standaardconfiguratie 1 meter, slijtvaste, brede temperatuur, beschermde kabel, mm-luchtvaartschakelaar | |||||
| Gewicht | 385g (sluit kabel uit) | |||||
KAN bedradingsdefinitie (7-kern bedradingsdefinitie)
| De functie van de lijnkleur | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9~36V | GND | CAN_L | CAN_H | Signaalgrond | Fabrieksgebruik | Fabrieksgebruik |
