Clinometers met uitgangstemperatuur en compensatiehoek detecteren sensor voor windenergie
▶ Inleiding

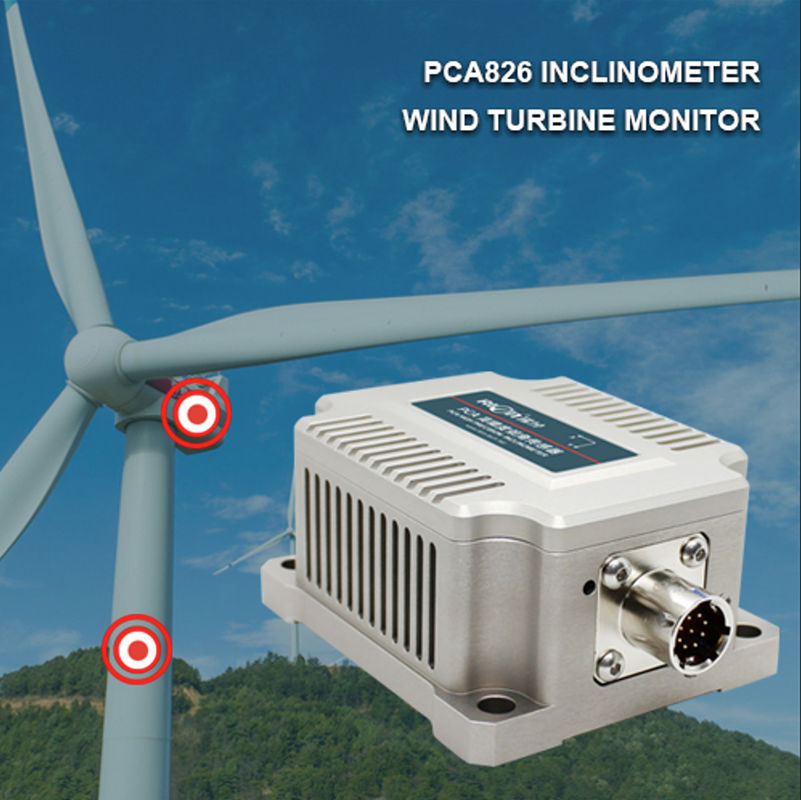

PCA826T-CAN2.0A is een hoogwaardig product dat door Rion Technology is ontwikkeld, speciaal voor de hoogprecise hellingsmeting.Alle producten zouden een volledige temperatuurkwalificatie en compensatie hebben, en een langetermijnstabiliteitstest van twee weken zorgt voor compatibiliteit onder verschillende werkomstandigheden en behoudt de beste prestatie-indicatoren tijdens de langetermijntestcyclus.Ingebouwde filteralgoritme zorgt ervoor dat het product minder lawaai en een hogere responssnelheid heeftDe kenmerken van de contactloze installatie maken PCA826T eenvoudig en handig te installeren.Je hoeft alleen de sensor op het oppervlak van het object te monteren met schroeven te worden gemeten, en de horizontale hoek van het object kan automatisch worden berekend, wat eenvoudig te gebruiken is.veel gebruikt in satellietcommunicatievoertuigen, radarantennevoertuigen, windturbines enz.
▶ HOOFDSTELLINGEN
★ Bi-axiale kantelhoek meting
★ Bereik ±1±60° optioneel
★ Horizontaal/verticaal optioneel
★ DC 9V36V breedspanningsinvoer
★ Werkt bij grote temperaturen -40°C+85°C
★ Resolutie 0,0005°
★ Beschermingsgraad IP67
★ Grootte: L82×W70×H42mm
★ Uitgangsmodus CAN2.0A
▶AANVRAAG
★ Bewaking van windenergie
★ Bewaking van bruggen en dammen
★ Bewaking van oude gebouwen
★ Bewaking van hogesnelheidsspoorwegen
★ Aardsatellietcommunicatievoertuigen
★ Spoorwielregelaar en vlakken
★ Satellietcommunicatievoertuig
★ Geologische apparatuur voor de controle van de helling
★ Vervlakking van het voertuig
▶ INSTALLATIE VOORZORGSMAATREGELEN
Installeer de hellingssensor volgens de juiste methode. Onjuiste installatie zal tot meetfouten leiden. Besteed bijzondere aandacht aan één "oppervlak" en twee "lijnen":
1) Het montageoppervlak van de sensor en het te meten oppervlak moeten stevig, vlak en stabiel zijn bevestigd.
2) De as van de sensor en de te meten as moeten parallel zijn en er mag zoveel mogelijk geen hoek tussen de twee assen zijn.
Specificatie
| PCA826T |
Voorwaarde |
Parameters |
Eenheid |
| Metingsbereik |
|
± 5 |
± 10 |
± 30 |
±60 |
° |
| Maatstafas |
|
XY |
XY |
XY |
XY |
|
| Resolutie |
|
0.0005 |
0.0005 |
0.0005 |
0.0005 |
° |
| Metingsnauwkeurigheid |
@25°C |
0.001 |
0.002 |
0.003 |
0.005 |
° |
| Langetermijnstabiliteit |
|
0.02 |
0.02 |
0.03 |
0.04 |
° |
| Temperatuurcoëfficiënt nul |
-40°C tot 85°C |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
°/°C |
| Gevoeligheidstemperatuurcoëfficiënt |
-40°C tot 85°C |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
ppm/°C |
| Kracht op tijd |
|
< 0.4 |
< 0.4 |
< 0.4 |
< 0.4 |
S |
| Reactiefrequentie |
|
0.04 |
0.04 |
0.04 |
0.04 |
S |
| Outputpercentage |
5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. |
| Uitgangssignaal |
RS485/RS422 optioneel |
| EMC |
Volgens EN61000 en GBT17626 |
| MTBF |
≥ 50000 uur/tijd |
| Isolatieweerstand |
≥ 100 MΩ |
| Schokbestendig |
100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie |
10 gms, 10 ‰ 1000 Hz |
| Beschermingsgraad |
IP67 |
| Kabels |
Standaardconfiguratie 1 meter, slijtagebestendige, hoge temperatuur, afgeschermde kabel, mm luchtvaartconnector |
| Gewicht |
385 g (exclusief kabel) |
