Productdetails
Plaats van herkomst: CHINA
Merknaam: RION
Certificering: CE
Modelnummer: TL735-232
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: 60
Verpakking Details: kartondoos met spons
Levertijd: 5 dagen voor steekproeven
Betalingscondities: L/C, T/T
Levering vermogen: 5000/month
Azimuthmetingsaxi: |
Z-as azimuthoek ±1 |
Productnaam: |
gyro voor 5G-antenne |
Bandbreedte van de verwerving: |
>100Hz |
Azimutresolutie: |
0.01deg |
Azimutnauwkeurigheid: |
<0> |
Toepassing: |
autoveiligheidssysteem |
Azimuthmetingsaxi: |
Z-as azimuthoek ±1 |
Productnaam: |
gyro voor 5G-antenne |
Bandbreedte van de verwerving: |
>100Hz |
Azimutresolutie: |
0.01deg |
Azimutnauwkeurigheid: |
<0> |
Toepassing: |
autoveiligheidssysteem |

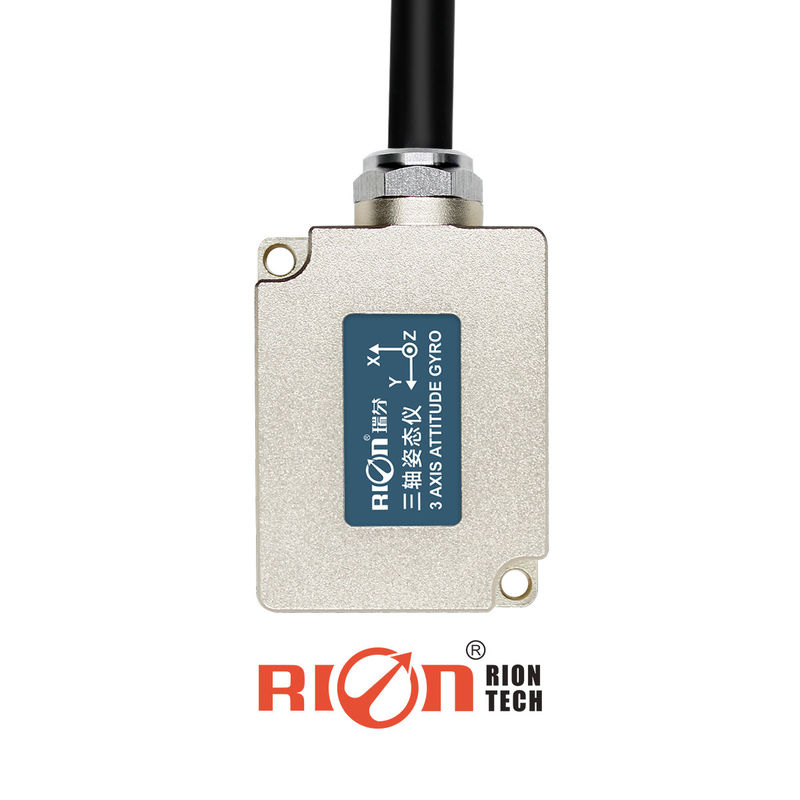

TL735G Align Angle Rate Sensor 5G Antenne met Power Off Save Function
TL735G 3 AXIS ATTITUDE GYRO.pdf
▶ HOOFDSTELLING
★ Super elektromagnetische compatibiliteit
★ Realtime hoekfrequentie
★ Horizontale azimuth en houdingshoek
★ Lange levensduur, sterke stabiliteit
★ Versnelling van de vooras
★ Alle vaste stoffen
★ Compact en licht ontwerp
★ RS485-uitgang optioneel
★ DC9~36V stroomtoevoer
▶AANVRAAG
★ 5G-antennebewaking
★ Outdoor billboard
★ 3D virtuele realiteit
★ Stabiel platform
★ Autoverzekeringssysteem
★ Satellietantenne-apparatuur voor voertuigen
★ Industriële controle
★ Robot
| TL735G | Parameters |
| As van de azimuthmeting | Z-as azimuthhoek ±180° |
| Bandbreedte van de verwerving | > 100 Hz |
| Azimuthresolutie | 00,01° |
| Azimuthnauwkeurigheid | < 0,5° |
| Niet-lineair | 00,1% van FS |
| Genauigheid van de toonhoogte | 0.1° RMS |
| Ronde nauwkeurigheid | Dynamische 0,5°, statische 0,1° RMS |
| Tiltresolutie | 00,01° |
| Tiltbereik | Rol ± 180o, helling ± 90o |
| Girohoekvermogen | ±125 °/s (andere hoekfrequenties kunnen worden aangepast) |
| Versnellingsbereik | ± 2 g |
| Resolutie van de versnelling | 0.1° |
| Acceleratie nauwkeurigheid | 0.5 mg |
| Standaard data-uitgangstype | Eulerhoek |
|
Standaard azimutmetingsbereik (Gegevensuitgangstype is Eulerhoek) |
± 180° |
| Starttijd | 5s (staande) trillingen < 10 mg |
| Inlaatspanning | 9~36V, standaard +24VDC, 12mA |
| Stroom | 40 mA |
| Werktemperatuur | -40 °C ~ +85 °C |
| Bergingstemperatuur | -40 °C tot +125 °C |
| Vibratie | 5 g tot 10 g |
| Gevolgen | 200 g pk, 2 ms, 1⁄2 sinus |
| levensduur | 10 jaar |
| Starttijd | 5 tot 6 seconden, stilstaan (versnelling < 0,01 g) |
| Maximaal steekproefpercentage | 100 keer/sec |
| Serialcommunicatie snelheid | Standaard 9600 baud-snelheid |
| Uitgangssignaal | RS485 |
| MTBF | ≥ 50000 uur/tijd |
| Isolatieweerstand | ≥ 100 megohm |
| Schokweerstand | 100 g@11 ms, 3 Asrichting (Half Sinusoid) |
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz |
| Waterdicht niveau. | IP67 |
| Kabel | Standaardkabel van 1 meter |
| Gewicht | 35 g (zonder kabel) |
▶ PRODUCT GROOT
▶ ELECTRICHE AANBOEDING van het product
| Kleurfunctie | Zwart | WIT | Groen | Rood | Schilddraad |
| GND | RS485(D+) | RS485(D-) |
Vcc 936V Positieve pool |
Grounding ((PE)) |
