Hoogte van de de outputhellingmeter van HCA716 HCA726 de digitale ro…
de bouw van maatregel van de de ashelling van de hellingsmonitor de dubbele om te bouwen
Technische Gegevens
| HCA716/HCA726 | VOORWAARDE | PARAMETERS | EENHEID | |||
| Maatregelenwaaier | ±15 | ±45 | ±60 | ±180 | ° | |
| Maatregelenas | X, Y | X, Y | X, Y | Verticaal X | as | |
| Resolutie | 0,001 | 0,001 | 0,003 | 0,005 | ° | |
| Maatregelennauwkeurigheid | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
| Nul Temp.coefficient | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
| Gevoeligheids temperatuur-coeffi | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
| Macht op tijd | 0,5 | 0,5 | 0,5 | 0,5 | S | |
| Reactiefrequentie | 20HZ | |||||
| Interface | TTL/FACULTATIEVE RS232/RS485 | |||||
| Communicatie protocol | Het facultatieve protocol van RION 68/het protocol van MODBUS RTU | |||||
| EMC | Volgens EN61000 en GBT17626 | |||||
| MTBF | ≥50000 uren/tijden | |||||
| Isolatieweerstand | ≥100MΩ | |||||
| Schokbestendig | 100g@11ms, Asrichting 3 (Halve Sinusoid) | |||||
| Anti-vibration | 10grms, 10~1000Hz | |||||
| Beschermingsrang | IP67 | |||||
| Kabels | Standaardconfiguratie: 1m slijtvaste lengte, olie-bewijs, brede temperatuur, beschermde cable4*0.2mm2 | |||||
| Gewicht | ≤150g (met inbegrip van 1 meterkabel) | |||||
▶ALGEMENE BESCHRIJVING

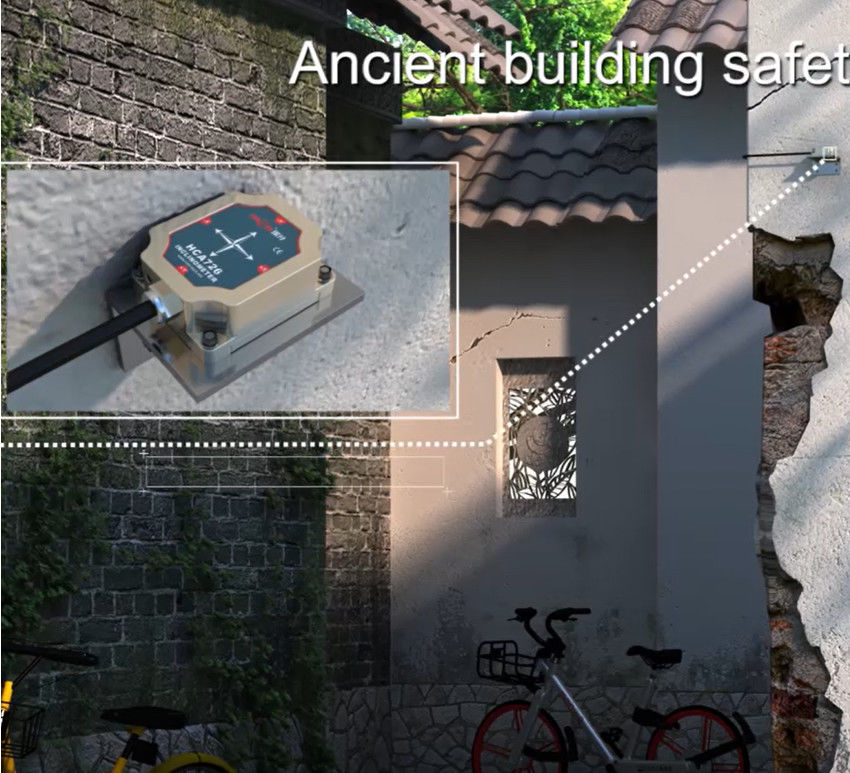

HCA716S/is HCA726S een kleine volume high-precision enige die/dubbel-ashellingmeter door RION Technologie voor industriële gebiedscontrole wordt ontwikkeld. Het keurt de periodieke toegangsinterface goed van RS485/van RS232. De ingebouwde high-precision differentiële convertor van 24bit A/van D, door het 5de orde het filtreren algoritme, kan de schuine stand meten en hoek van de sensoroutput met betrekking tot het horizontale vlak werpen. Het product integreert de recentste technologie belangrijkste MEMS overhellende eenheid, de metende waaier tot ± 180 °, en de volledige nauwkeurigheid is 0,01 °, die dubbel-as en enig-asschuine standmeting kan gemakkelijk bereiken. Het product behoort tot een echt industrieel rangproduct, met betrouwbare en stabiele prestaties, goede scalability, en veelvoudige outputopties. Het is geschikt voor de toepassing van toezicht op oude gebouwen, dilapidated gebouwen, oude muren, enz., en high-precision meting op grote schaal in industriële plaatsen.
▶EIGENSCHAPPEN
★ De enige/dubbele meting van de asneiging
★ Waaier ± 1 ~ ± 90 facultatieve °
★ Nauwkeurigheid: Verwijs naar gegevenstabel
★ Gelijkstroom 9 brede het voltageinput van ~ 36V
★ Brede temperatuurverrichting -40 ~ + 85 ℃
★ Resolutie 0,001 °
De beschermingsrang van ★ IP67
★ Hoge trilling resistance> 100g
★ Directe loodinterface
▶ELEKTRONISCHE CHARACTERI
| PARAMETERS | VOORWAARDEN | Min | NORM | MAXIMUM | EENHEID |
| Voeding | Norm | 9 | 12,24 | 36 | V |
| Werkende stroom | Geen lading | 40 | mA | ||
| Het werk temperatuur | -40 | +85 | ℃ | ||
| Opslagtemperatuur | -40 | +85 | ℃ |
▶MECHANISCHE PARAMETERS
○Schakelaar: 1m Directe Belangrijke Kabel (kan worden aangepast)
○Beveiligingsniveau: IP67
○Shell-materiaal: het schildoxydatie van de aluminiumlegering
○Installatie: Vier M4-schroeven
