Productdetails
Plaats van herkomst: China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: HCA520/HCA528
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: 335 USD/pcs
Verpakking Details: karton
Levertijd: 7 woorddagen
Betalingscondities: Paypal T/T,
Levering vermogen: 500 PCS/Month
Maatregelenwaaier: |
±30° |
Maatregelenas: |
Hoogte en broodje |
Resolutie: |
0.001° |
Maatregelennauwkeurigheid: |
0.005° |
stabiliteit op lange termijn: |
0.01° |
Nul Temp.coefficient: |
±0.002°/℃ |
Grootte: |
L90 × W59 × H34mm |
Maatregelenwaaier: |
±30° |
Maatregelenas: |
Hoogte en broodje |
Resolutie: |
0.001° |
Maatregelennauwkeurigheid: |
0.005° |
stabiliteit op lange termijn: |
0.01° |
Nul Temp.coefficient: |
±0.002°/℃ |
Grootte: |
L90 × W59 × H34mm |

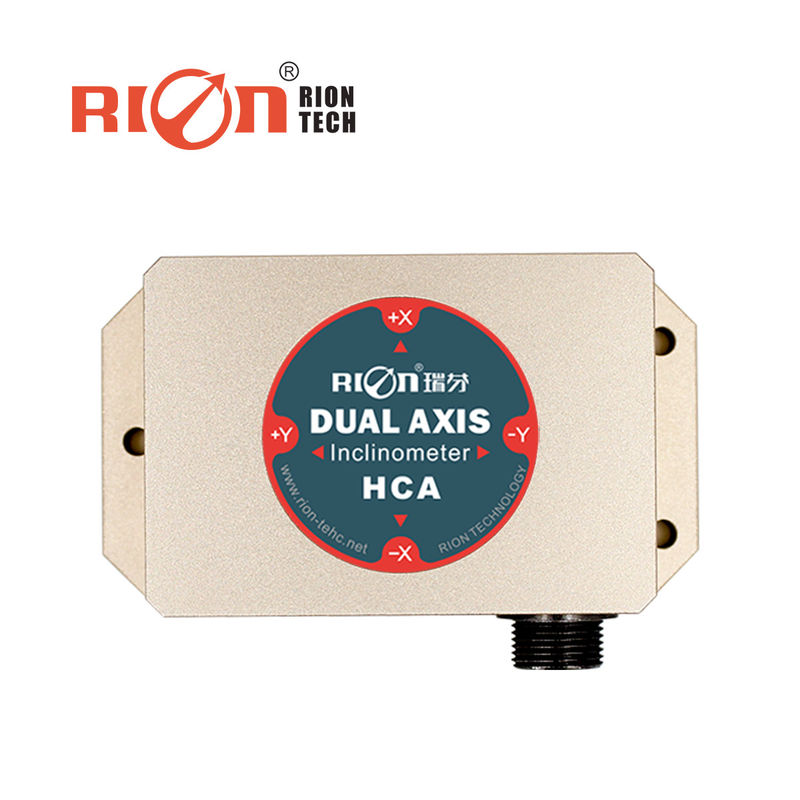

HCA520 Dual Axis MEMS Lineariteit Tilt Sensor Inclinometer voor Dam
Algemene beschrijving
De HCA510T/HCA520T-N is een analoge spanningssensor met een hoge nauwkeurigheid. De hoogste nauwkeurigheid in een klein bereik kan 0,003 ° bereiken.Het is een van de weinige hoogprecise hellingsmeters in China.De functie ervan wordt hoofdzakelijk gebruikt om de helling van het object op basis van het horizontale vlak te meten.
Ingebouwde micro-vaste pendel, door de verandering van het statische zwaartekrachtveld te meten en vervolgens om te zetten in de verandering van de helling, de veranderingen in de uitgangsspanning van de modus (0-5V).De interne hoge-resolutie-differentiële digitale-analoogconverter, door middel van de interne MCU-systeem secundaire lineariteit en temperatuur correctie, de klant hoeft geen secundaire lineariteit correctie te doen,Ondertussen wordt ook de fout die door veranderingen in het milieu op de nauwkeurigheid van het product wordt veroorzaakt, verminderd.
Dit product maakt gebruik van het non-contact meetprincipe, kan real-time de huidige houding neiging output,Eenvoudig te gebruiken, en hoeft niet om het relatieve veranderd oppervlak te halen om te installeren.Laatste MEMS-productie met hogere technologie, hoge precisie, kleine afmetingen, sterke weerstand tegen externe elektromagnetische interferentie, vermogen om schokken en trillingen te weerstaan.platformmeting houding!
▶Technische gegevens
| HCA520T | Voorwaarde | Parameters | Eenheid | |
| Metingsbereik | ± 10 | ± 30 | ° | |
| Nul uitslag | 0° uitgang | 2.5 | 2.5 | V |
| Maatstafas | X / XY | X / XY | AXIS | |
| Resolutie | 0.001 | 0.001 | ° | |
| Metingsnauwkeurigheid | @25°C | 0.005 | 0.01 | ° |
| Temperatuurcoëfficiënt nul | -40°C tot 85°C | ±0.0005 | ±0.0008 | °/°C |
| Temperatuurcoëfficiënt voor gevoeligheid | -40°C tot 85°C | ≤ 100 | ≤ 100 | ppm/°C |
| Kracht op tijd | 0.5 | 0.5 | S | |
| Reactietijd | 0.02 | 0.02 | s | |
| Reactiefrequentie | 20 Hz | |||
| uitgangssignaal | 0 tot en met 5 V | |||
| EMC | Volgens EN61000 en GBT17626 | |||
| MTBF | ≥50000 uur/tijd | |||
| Isolatieweerstand | ≥ 100 MΩ | |||
| Schokbestendig | 100 g@11 ms,3 Asrichting (half sinusvormig) | |||
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | |||
| Beschermingsgraad | IP67 | |||
| Kabels | Standaard 1 meter lang, slijtagebestendige, breed temperatuur, afgeschermde kabel 4 * 0,4 mm2luchtvaartconnector | |||
| Gewicht | 190 g ((zonder kabel) | |||
* Deze parameter bevat alleen een lijst van ± 10 °, ± 30 °-reeksen ter referentie.
▶GESCHIEDENIS
★ Een- of tweeachs neiging meting
★ Bereik ± 1 ± 90° optioneel
★ nauwkeurigheid: verwijzen naar technische gegevens
★ Breedspanningsinvoer 9 ∼ 36 V
★ Uitgangsmodus 0 5 V
★ Werkt bij grote temperaturen -40 °C+ 85 °C
★ IP67-bescherming
★ Hoge trillingsweerstand > 2000 g
★ Hoge resolutie 0,001 °
★ Kleine afmetingen L90 × W59 × H34mm
▶AANVRAAG
★ Verstel van voertuigapparatuur
★ Bewaking van bruggen en dammen
★ Veiligheidsbescherming van platformen op grote hoogte
★ Hoekregeling van medische apparatuur
★ houdingsnavigatie van ondergrondse boorinstallatie
★ Niveaulering van spoorwegsparcours en -parcours
★ Richtingsmeting op basis van kantelhoek
★ Tiltmonitoring van geologische apparatuur
★ Mijnbouwmachines, olieboorapparatuur
★ Beheersing van het niveau van de apparatuur
★ Alignment control, curve control
★ Meting van de toonhoogtehoek van een richtingsatellietcommunicatie-antenne
Elektrische aansluiting
EEN-ASSE-KABEL-DRAADVERBINDING
| Draadkleur functie | Rood | WIT | Groen | Zwarte | GRIJ |
|
DC9~36V Stroomvoorziening positief |
Uit X. X-as uitgangsspanning |
NC |
GND Vermogen negatief |
Signaleringsgrond |
