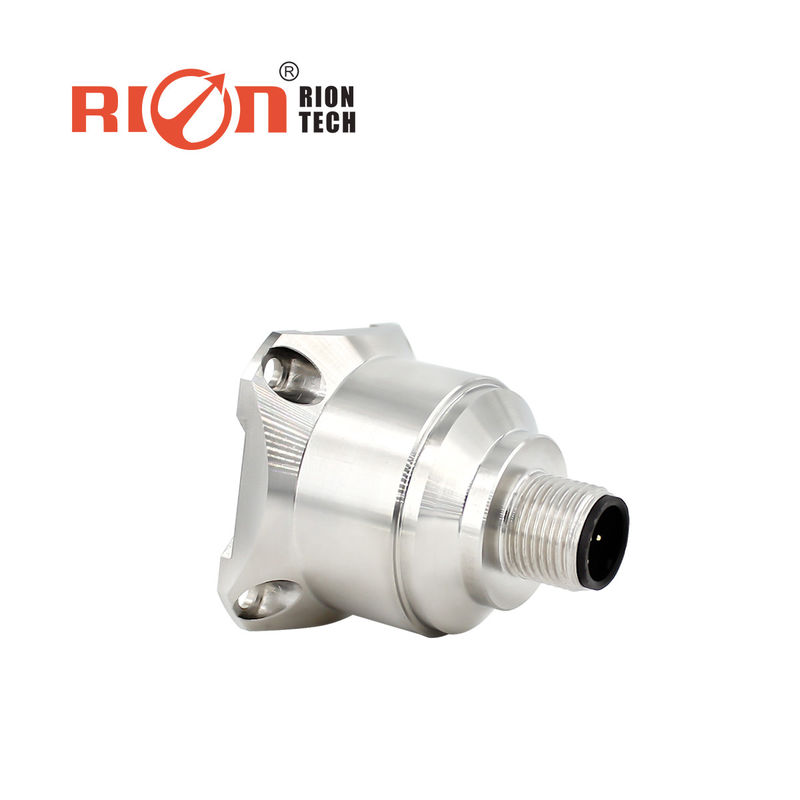

DC 9V MEMS-gebaseerde trillingssensor met hoge bandbreedte 2000G Anti-impact

AKF390 MEMS SPANNING TRILLINGSSENSOR.pdf

De AKF390 triaxiale VIBRATIESENSOR is een VIBRATIESENSOR van het spanningsuitgangstype, onafhankelijk ontwikkeld en geproduceerd, die op veel gebieden kan worden gebruikt, zoals trillingstests en botstests. Het product maakt gebruik van analoge spanningsuitgang, AKF390 is een capacitieve sensor met één kristalsilicium, die bestaat uit een siliciumchip verwerkt door micromachines, een ASIC met laag vermogen voor signaalaanpassing, een microprocessor voor het opslaan van compensatiewaarden en een temperatuursensor. Dit product heeft een laag stroomverbruik, een gekalibreerde, stevige structuur en een stabiele output. De nieuwe elektronische configuratie biedt solid-state voeding voor reset en uitgebreide bescherming tegen overspanning. De producten hebben de kenmerken van een stevige structuur, een laag stroomverbruik, een uitstekende afwijkingsstabiliteit, enz., om de betrouwbaarheid van de productuitvoer te garanderen.

• drie assen (X,Y,Z)
• uitgangsspanning: 4-20mA
• voeding: 9-36V
• anti-impact: 2000G
• werktemperatuur: -40°C ~ +85°C
• winkeltemperatuur: -55°C ~ +100°C
• maat: L34.3*W34.3*H38.5mm
• gewicht: 73,5 g
• uitstekende biasstabiliteit
• Goede milieuprestaties (impact, trillingen en temperatuur)

• Crashrecord, vermoeidheidsmonitoring en voorspelling
• Opwekking van windenergie
• Monitoring van verkeerssystemen, analyse van het wegdek en detectie van fouten bij hogesnelheidsspoorwegen
• Grote machines, motor
• Laagfrequente trillingen en automatische monitoring
• Medische apparatuur
• Brug
• Voertuig
• Wegwals

Parameters	AKF390B	Eenheid
Bereik	±2, ±4, ±8, ±10, ±20, ±40	G
Bias-kalibratie	<1	mg
Meten as	X,Y,Z	as
Herhaalbaarheid van in- en uitschakelen	<2	mg (max. waarde)
Biastemperatuurcoëfficiënt [3]	0,01	mg/℃ typische waarde
Resolutie/drempel (@ 1Hz)	< 1	mg(max)
Niet-lineariteit	<0,5	% FS(max)
Bandbreedte [4]	1000	Hz
Reactiefrequentie	500	Hz
Uitgangsspanning	4~20mA
Magnetisch gebaseerd	optioneel
Betrouwbaarheid	MIL-HDBK-217, klasse 2
Anti-impact	100g@11ms, Triaxiaal en identiek (halve sinusgolf)
Herstel de tijd	<1 ms (1000 g, 1/2 sin 1 ms, impact op de i-as)
Trillingen	20 g rms, 20 ~ 2000 Hz (willekeurige ruis, o, p, i werkt op elke as gedurende 30 minuten)
Invoer(VDD_VSS)	9-36 V DC
Bedrijfsstroomverbruik	<60mA @ 12 VDC
Connector	Industriestandaard M12-connector
Gewicht	73,5 g
Maat	Installatiegrootte magnetische adsorptie: 34,3 * 34,3 * 43,2 mm, Installatiegrootte schroefpositionering: 34,3 * 34,3 * 38,5 mm

Q1. Wat zijn uw leveringsvoorwaarden?
EEN: EXW, FOB-, CNF, DAP

Vraag 2. Wat zijn uw betalingsvoorwaarden?
EEN: T/T 100%, Paypal,

Q3. Hoe zit het met uw levertijd?
A: Over het algemeen duurt het 7 dagen voor productie op basis van de betalingsbevestiging

Q4. Kunt u produceren volgens de eisen van de klant?
A: Ja, we kunnen een oplossing op maat bieden.

Vraag 5. Wat is uw voorbeeldbeleid?
A: We kunnen het monster leveren als we kant-en-klare onderdelen op voorraad hebben, maar de klanten moeten de monsterkosten betalen
de koerierskosten.

Vraag 6. Test u al uw goederen vóór levering?
A: Ja, we hebben 100% test vóór levering

Vraag 7: is terugbetaling acceptabel als de gebruikerstest de technische parameter in het gegevensblad niet bereikt?
A. Wij accepteren retourzending en terugbetaling, of retourneren en vervangen als de productkwaliteit niet voldoet aan de waarde op het gegevensblad.
