Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE
Modelnummer: AKG393
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $268.00/Pieces >=1 Pieces
Verpakking Details: kartons
Levertijd: 1 weken
Betalingscondities: Paypal T/T,
Levering vermogen: 500 Stuk/Stukken per Maand
Gebruik: |
TRILLINGSsensor |
Theorie: |
MEMS |
Output: |
Digitale Output |
Eenassige versnellingsmeter: |
volgens de norm ISO9001 |
Bereik: |
40 g |
Bias kaliberbepaling: |
<1mg> |
Bias temperatuurcoëfficiënt: |
0.15 %/°C (typisch) |
Niet-lineariteit: |
< 0,5% FS (max) |
Gebruik: |
TRILLINGSsensor |
Theorie: |
MEMS |
Output: |
Digitale Output |
Eenassige versnellingsmeter: |
volgens de norm ISO9001 |
Bereik: |
40 g |
Bias kaliberbepaling: |
<1mg> |
Bias temperatuurcoëfficiënt: |
0.15 %/°C (typisch) |
Niet-lineariteit: |
< 0,5% FS (max) |

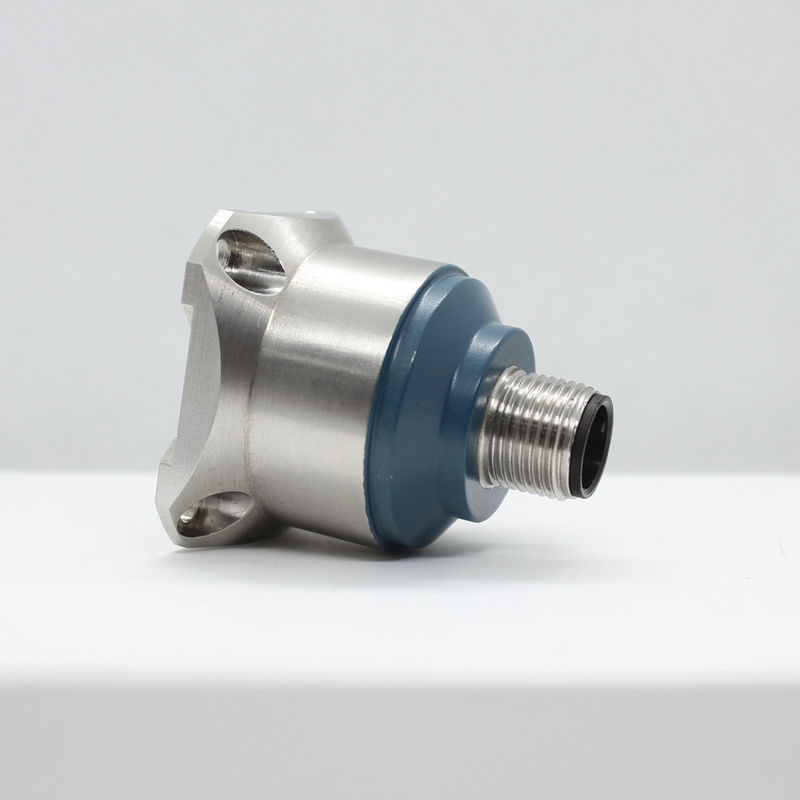

12v trillingssensor van de voedingsvoorziening 3-assige versnellingsmeter prijs
▶ PERFORMANCE
| AKG392 |
Parameters | Eenheid | |||||
| Bereik | ±2 | ± 4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Biaskalibratie | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | - mg |
| Maatstafas | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achsen |
| Herhaalbaarheid van aan/uit stroom | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Biastemperatuurcoëfficiënt | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Resolutie/drempel (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Niet-lineariteit | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreedte (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Gevoeligheid van de dwarsaxis | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhouding van de gevoeligheid voor transversale trillingen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonantiefrequentie | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | kHz |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Uitgangsinterface | RS232/RS485/TTL | ||||||
| Protocol | Protocol RION 68 en protocol MODBUS RTU | ||||||
| Betrouwbaarheid | MIL-HDBK-217, Grade 2 | ||||||
| Schokweerstand | 100 g@11 ms, 3 Asrichting (Half Sinusoid) | ||||||
| Hersteltijd | < 1 ms ((1000 g, 1/2 sin 1 ms, impact op de i-as) | ||||||
| Vibratie | 20 g rms, 20~2000 Hz (Willekeurig geluid, o, p, i werkt 30 minuten op elke as) | ||||||
| Invoer ((VDD_VSS) | 9~36 VDC | ||||||
| Bedrijfsstroomverbruik | < 60 mA @ 12 VDC | ||||||
| Verbinding | Industriestandaard M12-connector | ||||||
| Gewicht |
Nettogewicht van het product: 82 g, Magnetische basis: 48 g, L-vormige adapterplaat 20 g |
||||||
| Grootte |
Productgrootte: 34,3*34,3*38,5 mm Magnetische adsorptiebasisgrootte: 34,23*34,23*6 mm L-vormige adapterplaat: 36*44*4 mm |
||||||
▶ INDEX VIBRATIEPARAMETER
De trillingsfrequentie, snelheid en verplaatsing van het product zijn afgeleid van gegevensanalyse, waarbij de frequentie de belangrijkste frequentie is
van de trillingsfrequentie van het huidige object, is snelheid de maximale trillingssnelheid en is verplaatsing de maximale amplitudewaarde
Vanwege de onregelmatigheid van de vibratie van het object worden de gegevens alleen als referentie gebruikt.
| Indeks | Waarde | Eenheid |
| Versnellingsbereik | 2,4,8,10,20,40 | g |
| Meetfrequentiebereik | 4 ~ 500 | Hz |
| Frequentieoplossing | 4 | Hz |
| Meetfout (± 10%) | 4 ~ 300 | Hz |
De AKG392 triaxiale versnellingsmeter is een nieuwe versnellingsmeter die onafhankelijk is ontwikkeld en geproduceerd door Rion Technology en wordt toegepast in een breed scala aan toepassingen.Deze test omvat vele gebieden, zoals trillings- en botstests.Het product heeft een digitale interface met opties als RS232/485/TTL. Verschillende adrescodes kunnen worden ingesteld, meerdere versnellingsmeters kunnen in serie worden geïnstalleerd voor lange afstanden,die geschikt is voor meerpuntsmeting en gegevensanalyse. Interne FFT-verwerking kan rechtstreeks de vibratiefrequentie en snelheid en verplaatsing van het object uitvoeren, gemakkelijk voor gebruikers om gegevens te analyseren.en verplaatsing van objecten onder 4HZ zijn onzekere waarden en hebben geen referentiewaarde. AKG392 is een capacitieve zender van silicium met één kristal, bestaande uit een siliciumchip die wordt verwerkt door micro-machines, een laagvermogen ASIC voor signaalaanpassing,een microprocessor voor het opslaan van compensatiewaardenDit product heeft een laag stroomverbruik, kalibratie, robuuste structuur en stabiele output.De nieuwe elektronische configuratie zorgt voor vaste stroom voor reset en bescherming tegen overspanningDe langetermijnstabiliteit en de afwijking van de schaalfactor in het volledige schaalbereik zijn doorgaans minder dan 0,1%.laag stroomverbruik, en uitstekende afwijkingstabiliteit, waardoor een stabiele uitvoerbetrouwbaarheid wordt gewaarborgd.
