Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: RION
Certificering: CE, ISO
Modelnummer: PCA826-485
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: Bespreekbaar
Verpakking Details: 1 stuks per doos, 100 stuks per ton
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 500/maand
Productnaam: |
Neigingssensor van de inclinometer |
Maatregelenwaaier: |
+/-60 graden |
Interface: |
RS422, RS485, CAN2.0 |
Stroomvoorziening: |
DC9-36V |
Nul temperaturencoëfficiënt: |
0.0002°C |
Resolutie: |
0.0005 graden |
Productnaam: |
Neigingssensor van de inclinometer |
Maatregelenwaaier: |
+/-60 graden |
Interface: |
RS422, RS485, CAN2.0 |
Stroomvoorziening: |
DC9-36V |
Nul temperaturencoëfficiënt: |
0.0002°C |
Resolutie: |
0.0005 graden |

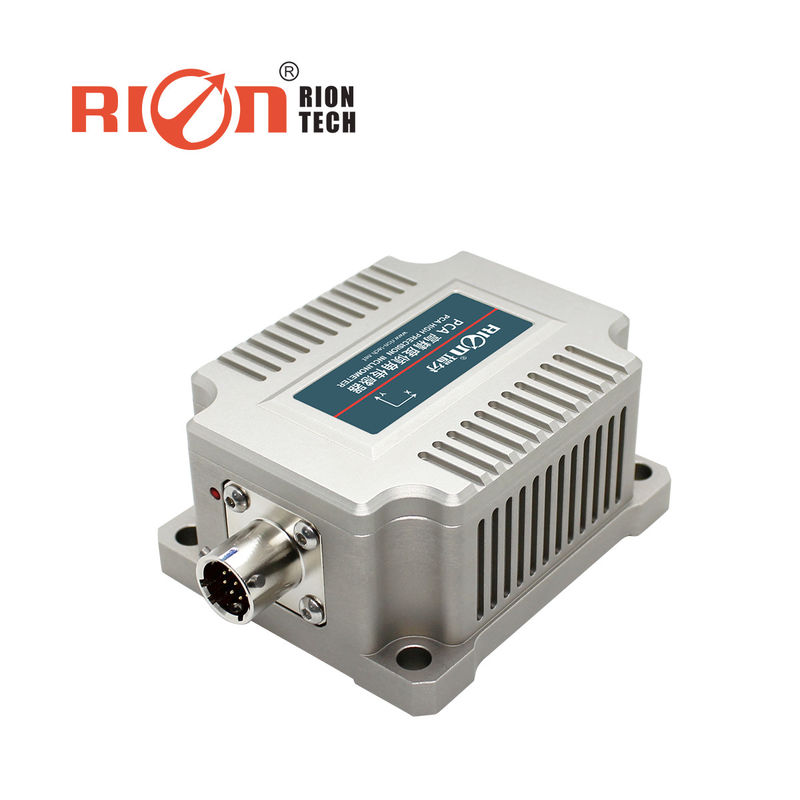

PCA826 Hoog nauwkeurige hellingsmeter VibrationTilt Sensor voor het leveleren van technische voertuigen
▶ Inleiding
PCA826T kan de trillingen van 0,5 ~ 20Hz meten
Het RS485, RS422, RS232 uitgangsinterface is optioneel. De contactloze installatie maakt PCA826T eenvoudig te installeren of te integreren.sterke schok- en trillingsbestandheid, veel gebruikt in verwerkingsvoertuigen voor satellietcommunicatiesystemen, radarantennevoertuigen, enz.
▶ HOOFDSTELLINGEN
★ Bi-axiale kantelhoek meting
★ Bereik ±1±60° optioneel
★ Horizontaal/verticaal optioneel
★ DC 9V36V breedspanningsinvoer
★ Werkt bij grote temperaturen -40°C+85°C
★ Resolutie 0,0005°
★ Grootte: L82×W70×H42mm
★ Uitgangsmodus CAN2.0A
▶ Gebruik voor
★ Bewaking van windenergie
★ Bewaking van bruggen en dammen
★ Bewaking van oude gebouwen
★ Bewaking van hogesnelheidsspoorwegen
★ Aardsatellietcommunicatievoertuigen
★ Spoorwielregelaar en vlakken
★ Satellietcommunicatievoertuig
★ Geologische apparatuur voor de controle van de helling
★ Vervlakking van het voertuig
▶ INSTALLATIE VOORZORGSMAATREGELEN
Installeer de hellingssensor volgens de juiste methode. Onjuiste installatie zal tot meetfouten leiden. Besteed bijzondere aandacht aan één "oppervlak" en twee "lijnen":
1) Het montageoppervlak van de sensor en het te meten oppervlak moeten stevig, vlak en stabiel zijn bevestigd.
2) De as van de sensor en de te meten as moeten parallel zijn en er mag zoveel mogelijk geen hoek tussen de twee assen zijn.
| PCA826T | Voorwaarde | Parameters | Eenheid | |||
| Metingsbereik | ± 5 | ± 10 | ± 30 | ±60 | ° | |
| Maatstafas | XY | XY | XY | XY | ||
| Resolutie | 0.0005 | 0.0005 | 0.0005 | 0.0005 | ° | |
| Metingsnauwkeurigheid | @25°C | 0.001 | 0.002 | 0.003 | 0.005 | ° |
| Langetermijnstabiliteit | 0.02 | 0.02 | 0.03 | 0.04 | ° | |
| Temperatuurcoëfficiënt nul | -40°C tot 85°C | 0.0002 | 0.0002 | 0.0002 | 0.0002 | °/°C |
| Gevoeligheidstemperatuurcoëfficiënt | -40°C tot 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C |
| Kracht op tijd | < 0.4 | < 0.4 | < 0.4 | < 0.4 | S | |
| Reactiefrequentie | 0.04 | 0.04 | 0.04 | 0.04 | S | |
| Outputpercentage | 5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. | |||||
| Uitgangssignaal | RS485/RS422 optioneel | |||||
| EMC | Volgens EN61000 en GBT17626 | |||||
| MTBF | ≥ 50000 uur/tijd | |||||
| Isolatieweerstand | ≥ 100 MΩ | |||||
| Schokbestendig | 100 g@11 ms,3 Asrichting (half sinusvormig) | |||||
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz | |||||
| Beschermingsgraad | IP67 | |||||
| Kabels | Standaardconfiguratie 1 meter, slijtagebestendige, hoge temperatuur, afgeschermde kabel, mm luchtvaartconnector | |||||
| Gewicht | 385 g (exclusief kabel) | |||||
Definitie van de CAN-bedrading (definitie van de 7-kernbedrading)
| Lijnkleurfunctie | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
| DC9~36V | GND | CAN_L | CAN_H | Signaleringsgrond | Fabrieksgebruik | Fabrieksgebruik |
