Productdetails
Plaats van herkomst: Guangdong, China
Merknaam: Rion
Certificering: CE, ISO
Modelnummer: TL740
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1
Prijs: $235/Pieces
Verpakking Details: 1pcs/box met spons binnen, 100pcs/ctn
Levertijd: 7 dagen voor steekproeven
Betalingscondities: T/T, Paypal
Levering vermogen: 3000 Stuk/Stukken per Maand
Spanning - Voeding: |
9 tot en met 36 V |
Uitvoertype: |
Digitaal |
Werktemperatuur: |
-40~+85 |
Meetbereik: |
0-360 |
Interface: |
RS-232/485 |
Artikel 1: |
De sensor van de gyroscooprubriek |
Gewicht: |
160g |
Verbinding: |
RS232/RS485 |
Stroomvoorziening: |
9~36v |
MTBF: |
>50000 uren/tijden |
Azimutnauwkeurigheid: |
0.1deg |
Resolutie: |
0.01deg |
Spanning - Voeding: |
9 tot en met 36 V |
Uitvoertype: |
Digitaal |
Werktemperatuur: |
-40~+85 |
Meetbereik: |
0-360 |
Interface: |
RS-232/485 |
Artikel 1: |
De sensor van de gyroscooprubriek |
Gewicht: |
160g |
Verbinding: |
RS232/RS485 |
Stroomvoorziening: |
9~36v |
MTBF: |
>50000 uren/tijden |
Azimutnauwkeurigheid: |
0.1deg |
Resolutie: |
0.01deg |

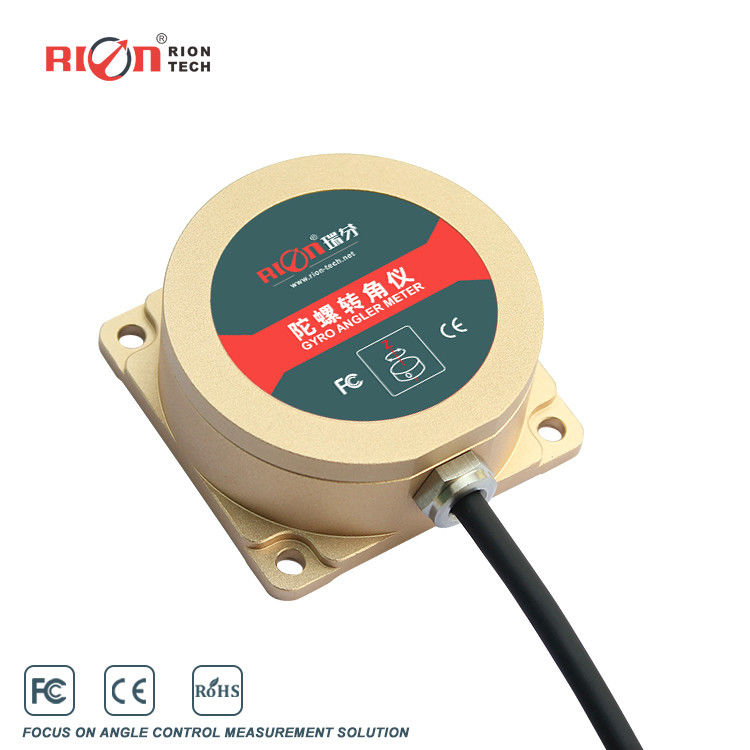

TL740D 9 Axis MEMS Gyroscope Sensor IP67 Vibratieresistentie Automatische monitoring
Belangrijkste kenmerken
TL740D is de nieuw ontwikkelde horizontale azimuth van RION-TECH. een hoeksensor gebaseerd op het nieuwste MEMS-inertiële meetplatform, met behulp van het dynamische houdingsalgoritme voor de hoeksnelheid van de gyroscoop,Het kan tegelijkertijd de azimuthhoek van de drager weergeven.Het product geïntegreerde RION-TECH Patent Inertial navigatie algoritme, door middel van het model van houding hoek data fusie, kan het gyro korte tijd drift probleem zo veel mogelijk op te lossen.
Dit product wordt speciaal gebruikt voor robotauto's, azimuthoriëntatie van AGV-voertuigen, houdingscontrole en andere aanverwante toepassingen.in plaats van de traditionele robot voertuig magnetische staaf gids tekortkomingen, geen noodzaak op de site lay-out van magnetische strook, is de noodzakelijke navigatie componenten voor de volgende generatie van robot voertuig automatische tracering en rijden.
| TL740D | Parameters |
| Meetbereik | Azimuthhoek (± 180°) |
| Bandbreedte van de verwerving | > 100 Hz |
| Resolutie | 00,01° |
| Azimuthnauwkeurigheid | < 0,1°/min |
| positie-nauwkeurigheid | < 2 mm/m (omgerekend op basis van hoeknauwkeurigheid) |
| Niet-lineair | 00,1% van FS |
| Maximaal hoekvermogen | 150°/s |
| Versnellingsmeterbereik | ± 4 g |
| Versnelde resultaten | 0.001g |
| Accelereroemter nauwkeurigheid | 5 mg |
| Starttijd | 5s ((statisch) |
| Inlaatspanning | +9V~36V |
| Stroom | 60mA ((12V) |
| Werktijd. | -40 ~ +85°C |
| Opbergtemperatuur | -40 ~ +85°C |
| Vibratie | 5 g tot 10 g |
| Gevolgen | 200 g pk, 2 ms, 1⁄2 sinus |
| Werkgelegenheid | 10 jaar |
| Outputpercentage | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz Kan worden ingesteld |
| Uitgangssignaal | RS232 / RS485 / TTL (optioneel) |
| MTBF | ≥ 50000 uur/tijden |
| Isolatieweerstand | ≥ 100 Megohm |
| Schokweerstand | 100 g@11 ms,3 Asrichting (half sinusvormig) |
| Anti-vibratie | 10 gms, 10 ‰ 1000 Hz |
| Bescherming | IP67 |
| Gewicht | 130 g ((zonder kabel) |
Vergelijking van inertiële navigatie met glasvezel en TL740D:
Vergelijking-------5 minuten data koershoek van het voertuig
TL740D dynamische Relatieve azimuth/wijkhoek:
TL740D Dynamische relatieve azimut/waaghoek:
TL740D is vastgemaakt op de transportband. De transportband snelheid is ongeveer 0,03m / s. Tijdens de transportband is er een beetje jitter.Het proces is ongeveer recht en de lengte is ongeveer 10 meter.Zoals in figuur 2 (a) is aangetoond, bedraagt de hoogtepunt en de hoogtepunt azimuthoek 0,48 °, en de maximale waarde is 0,06 °, de minimale waarde is -0,42 °, de gemiddelde foutwaarde is -0,26 °, en de dynamische nauwkeurigheid is 0.146 ° (1σ); zoals in figuur 2 (b) is aangetoond, is de azimuthhoek van piek tot piek 0,73 °, de maximale waarde is -0,01 °, de minimale waarde is -0,74 °, de gemiddelde fout is -0,4316 °,en de dynamische nauwkeurigheid is 0.2082 ° (1σ);
Kortom:
TL740D met statische nauwkeurigheid: 0,0447 ° (1σ); dynamische nauwkeurigheid: 0,1771 ° (1σ)
